Certificação e Validação Técnica de Antenas até 40 GHz

A perda de retorno é uma medida da quantidade de potência refletida pela antena devido a descontinuidades de impedância. Ela está diretamente relacionada ao parâmetro S11 medido em um analisador vetorial de redes (VNA).
Quanto maior o valor da perda de retorno, menor a potência refletida e melhor o casamento de impedância entre a antena e o sistema de alimentação.
Por exemplo, uma perda de retorno de 20 dB significa que apenas cerca de 1% da potência incidente está sendo refletida. Já valores inferiores a 10 dB geralmente indicam adaptação insuficiente para muitas aplicações.
A medição de Return Loss é normalmente uma das primeiras etapas de validação de uma antena, pois permite verificar rapidamente se a frequência de ressonância e a faixa de operação estão de acordo com o projeto.
No entanto, assim como ocorre com o VSWR, uma boa adaptação não garante necessariamente bom desempenho radiado, tornando indispensável a realização de ensaios complementares.

VSWR (Voltage Standing Wave Ratio), também conhecido como ROE, é um indicador da qualidade do casamento de impedância entre a antena e a linha de transmissão.
Quando existe incompatibilidade entre as impedâncias, parte da potência enviada pelo transmissor retorna em direção à fonte, formando ondas estacionárias ao longo do cabo.
Valores próximos de 1:1 indicam excelente adaptação. À medida que o VSWR aumenta, cresce a quantidade de potência refletida.
Embora seja um parâmetro extremamente importante, ele não descreve sozinho o desempenho da antena. Uma antena pode apresentar VSWR muito baixo e ainda assim possuir baixa eficiência de radiação.
Por essa razão, laboratórios especializados normalmente combinam medições de VSWR com parâmetros radiados, como ganho, eficiência e diagramas de radiação.

A eficiência de uma antena indica qual fração da potência entregue ao seu terminal é efetivamente convertida em ondas eletromagnéticas irradiadas.
Nem toda a energia fornecida pelo transmissor é irradiada. Parte dela pode ser perdida devido à resistência dos condutores, perdas dielétricas, correntes parasitas ou outros mecanismos físicos presentes na estrutura.
Uma antena com eficiência de 90% converte 90% da potência recebida em radiação útil, enquanto os 10% restantes são dissipados internamente.
A eficiência é um dos parâmetros mais importantes para avaliar a qualidade de um projeto. Em muitas situações, ela influencia mais o desempenho final do sistema do que o próprio ganho nominal informado pelo fabricante.
Por esse motivo, ensaios de eficiência são frequentemente utilizados em validação de produtos, certificação e atividades de pesquisa e desenvolvimento.

A largura de feixe representa a região angular onde a antena concentra a maior parte da energia irradiada. É um parâmetro utilizado para descrever o grau de diretividade da antena.
Na prática, a largura de feixe normalmente é definida pelos pontos onde o ganho cai 3 dB em relação ao máximo. Essa região é conhecida como largura de feixe de meia potência (Half Power Beamwidth – HPBW).
Antenas com feixes estreitos concentram energia em uma direção específica, oferecendo maior ganho e alcance. Antenas com feixes largos cobrem áreas maiores, porém com menor concentração de potência.
A escolha da largura de feixe depende diretamente da aplicação. Enlaces ponto a ponto normalmente utilizam feixes estreitos, enquanto sistemas de cobertura ampla utilizam feixes mais largos.
A medição desse parâmetro permite verificar se a antena fornecerá a cobertura esperada no ambiente real de operação.

A polarização descreve a orientação do campo elétrico da onda eletromagnética irradiada por uma antena. Ela é uma característica fundamental para garantir a transferência eficiente de energia entre transmissor e receptor.
As polarizações mais comuns são linear vertical, linear horizontal e circular. Em sistemas lineares, o campo elétrico mantém uma direção fixa ao longo da propagação. Já na polarização circular, o campo elétrico gira continuamente ao longo do tempo.
Quando transmissor e receptor utilizam polarizações incompatíveis, ocorre perda significativa de sinal. Em casos extremos, essa perda pode ultrapassar 20 dB, reduzindo drasticamente o desempenho do enlace.
A escolha da polarização depende da aplicação. Sistemas móveis, satelitais, radares e enlaces terrestres frequentemente utilizam configurações diferentes para maximizar desempenho e minimizar interferências.
Por isso, a caracterização da polarização é uma etapa essencial durante os ensaios de validação de antenas.

A diretividade é uma medida de quanto uma antena concentra sua radiação em determinadas direções. Ela descreve apenas a forma como a energia é distribuída no espaço, sem considerar perdas internas da antena.
Uma antena isotrópica ideal possui diretividade igual a 1, pois distribui energia uniformemente em todas as direções. Já antenas direcionais apresentam valores mais elevados, concentrando potência em regiões específicas.
A diretividade é um parâmetro puramente geométrico e depende do padrão de radiação da antena. Quanto mais estreito o feixe principal, maior tende a ser sua diretividade.
Embora frequentemente confundidos, diretividade e ganho não são exatamente a mesma coisa. O ganho considera tanto a concentração espacial da energia quanto as perdas internas da antena.
Por essa razão, duas antenas podem apresentar diretividades semelhantes, mas ganhos diferentes, caso uma delas possua eficiência inferior.

Uma antena é um dispositivo responsável por converter energia elétrica em ondas eletromagnéticas e vice-versa. Em sistemas de comunicação, ela funciona como a interface entre o circuito eletrônico e o espaço livre, permitindo a transmissão e a recepção de sinais de radiofrequência.
Do ponto de vista físico, a antena cria campos elétricos e magnéticos variáveis no tempo que se propagam pelo espaço na forma de ondas eletromagnéticas. Esse processo é descrito pelas equações de Maxwell e constitui a base de praticamente todos os sistemas modernos de comunicação sem fio.
Antenas estão presentes em aplicações muito diversas, incluindo redes Wi-Fi, telefonia celular, enlaces de micro-ondas, sistemas via satélite, radares, dispositivos IoT e sistemas de comunicação militares. Embora possam apresentar formatos bastante diferentes, todas possuem a mesma função fundamental: transferir energia entre o transmissor ou receptor e o meio de propagação.
O desempenho de uma antena depende de diversos fatores, como frequência de operação, geometria, materiais utilizados, polarização e ambiente de instalação. Por esse motivo, medições experimentais são frequentemente necessárias para validar se o comportamento real corresponde ao previsto em projeto.

Uma antena transmite sinais convertendo correntes elétricas alternadas em ondas eletromagnéticas que se propagam pelo espaço. Quando um transmissor aplica um sinal de radiofrequência à antena, surgem correntes oscilantes que geram campos elétricos e magnéticos variáveis no tempo.
Esses campos não permanecem confinados ao condutor da antena. Parte da energia é irradiada para o espaço na forma de uma onda eletromagnética que se afasta da estrutura e pode ser captada por outra antena localizada a distância.
A frequência do sinal aplicado determina a frequência da onda irradiada. Por exemplo, uma antena operando em 2,4 GHz produzirá ondas eletromagnéticas nessa mesma frequência, permitindo comunicação com dispositivos compatíveis.
A eficiência desse processo depende diretamente da geometria da antena, do seu casamento de impedância, das perdas nos materiais e da forma como a energia é distribuída no espaço. Uma antena mal projetada pode dissipar grande parte da potência recebida sem convertê-la eficientemente em radiação.
Por isso, ensaios de ganho, eficiência e diagrama de radiação são fundamentais para verificar o desempenho real de transmissão.

Uma antena está funcionando corretamente quando atende às especificações para as quais foi projetada. Isso inclui parâmetros como frequência de operação, ganho, eficiência, polarização, largura de feixe e adaptação de impedância.
Na prática, não é possível determinar o desempenho completo de uma antena apenas observando seu funcionamento em campo. Muitas vezes, uma antena aparentemente operacional apresenta perdas significativas ou desempenho inferior ao esperado.
Uma avaliação adequada normalmente envolve medições de parâmetros conduzidos e radiados. Entre os principais estão VSWR, perda de retorno (S11), ganho, eficiência e diagrama de radiação.
Um exemplo comum ocorre quando a antena apresenta excelente adaptação de impedância, mas baixa eficiência de radiação. Nessa situação, o transmissor entrega potência à antena, porém parte significativa dessa energia é dissipada em perdas ao invés de ser irradiada.
Por isso, a validação experimental em laboratório é a forma mais confiável de verificar se uma antena realmente atende aos requisitos de desempenho do projeto.

O ganho de uma antena representa sua capacidade de concentrar energia em determinadas direções do espaço. Quanto maior o ganho, maior é a densidade de potência irradiada na direção principal de radiação.
É importante destacar que a antena não cria energia adicional. O ganho resulta apenas da redistribuição da potência disponível, concentrando mais energia em algumas direções e menos em outras.
Uma analogia simples é comparar uma lâmpada comum com um refletor. Ambos podem consumir a mesma potência elétrica, mas o refletor direciona a luz para uma região específica, produzindo maior intensidade luminosa naquela direção.
Em engenharia de antenas, o ganho normalmente é expresso em dBi, referência a uma antena isotrópica ideal que irradiaria igualmente para todas as direções.
A medição de ganho é um dos ensaios mais importantes realizados em laboratório, pois influencia diretamente o alcance, a qualidade do enlace e a potência efetivamente irradiada pelo sistema.

Ao final dos ensaios, o cliente recebe um conjunto estruturado de resultados técnicos que documentam o desempenho da antena avaliada.
Dependendo do escopo contratado, o relatório pode incluir:
• Descrição da metodologia utilizada;
• Condições de medição;
• Diagramas de radiação;
• Curvas de VSWR e S11;
• Ganho;
• Eficiência;
• Polarização;
• Incertezas de medição;
• Fotografias do setup de teste.
Mais importante do que os números em si é a interpretação técnica dos resultados.
Um bom relatório deve permitir que engenheiros, gestores e equipes de certificação compreendam claramente o comportamento da antena e tomem decisões fundamentadas para o desenvolvimento do produto.

Sim. Em muitos casos é possível acompanhar os ensaios presencialmente ou remotamente.
A participação do cliente pode ser extremamente útil para esclarecer dúvidas, acompanhar o andamento das medições e discutir resultados preliminares.
No entanto, durante alguns tipos de ensaio, especialmente medições radiadas de alta precisão, a presença de pessoas ou objetos próximos ao sistema pode influenciar os campos eletromagnéticos e introduzir erros.
Por esse motivo, o acompanhamento normalmente segue procedimentos específicos definidos pelo laboratório.
O objetivo é garantir transparência sem comprometer a integridade metrológica dos resultados.

O tempo necessário para realizar um ensaio depende da complexidade da antena e dos parâmetros que precisam ser medidos.
Medições simples de impedância podem ser realizadas em poucas horas. Já campanhas completas envolvendo diagramas tridimensionais, polarização, ganho e eficiência podem exigir vários dias de trabalho.
Alguns fatores que influenciam diretamente a duração incluem:
• Faixa de frequência;
• Número de pontos medidos;
• Resolução angular desejada;
• Necessidade de calibração;
• Quantidade de antenas avaliadas.
O planejamento adequado dos ensaios é fundamental para otimizar tempo e garantir resultados confiáveis.

Não existe uma resposta universal. Quando corretamente implementadas, ambas as técnicas podem atingir elevados níveis de precisão.
Os sistemas Near-Field modernos utilizam algoritmos matemáticos robustos e permitem excelente controle das condições de medição, frequentemente oferecendo resultados comparáveis aos obtidos em campo distante.
Em muitos casos, a repetibilidade alcançada em ambientes indoor pode até superar a obtida em áreas externas sujeitas a interferências e reflexões.
A escolha entre Near-Field e Far-Field depende de diversos fatores:
• Faixa de frequência;
• Dimensões da antena;
• Espaço disponível;
• Requisitos de precisão;
• Objetivos do ensaio.
O mais importante é que a metodologia utilizada seja adequada ao tipo de antena e siga práticas consolidadas de metrologia em radiofrequência.

Na medição em campo distante, a antena receptora é posicionada a uma distância suficiente para que a onda eletromagnética apresente comportamento aproximadamente plano.
Nessa região, a distribuição angular da energia irradiada pode ser observada diretamente, sem necessidade de transformações matemáticas complexas.
Historicamente, essa foi a metodologia mais utilizada para caracterização de antenas, especialmente em áreas abertas de teste e câmaras anecoicas de grandes dimensões.
O principal desafio do método está na necessidade de grandes distâncias de medição, particularmente para antenas de grande porte ou frequências mais baixas.
Apesar disso, o campo distante continua sendo uma importante referência para validação e comparação de resultados.

A medição em campo próximo é uma técnica na qual a aquisição dos dados ocorre relativamente próxima da antena, em uma região onde os campos eletromagnéticos ainda não apresentam comportamento de onda plana.
Em vez de medir diretamente o diagrama de radiação em grandes distâncias, realiza-se uma varredura controlada registrando amplitude e fase do campo eletromagnético.
Posteriormente, algoritmos matemáticos convertem essas informações em resultados equivalentes aos que seriam obtidos em campo distante.
A técnica Near-Field oferece diversas vantagens:
• Menor espaço físico necessário;
• Ambiente controlado;
• Alta repetibilidade;
• Menor sensibilidade a interferências externas;
• Possibilidade de reconstrução completa do campo distante.
Por esses motivos, tornou-se uma das principais tecnologias utilizadas em laboratórios modernos de medição de antenas.

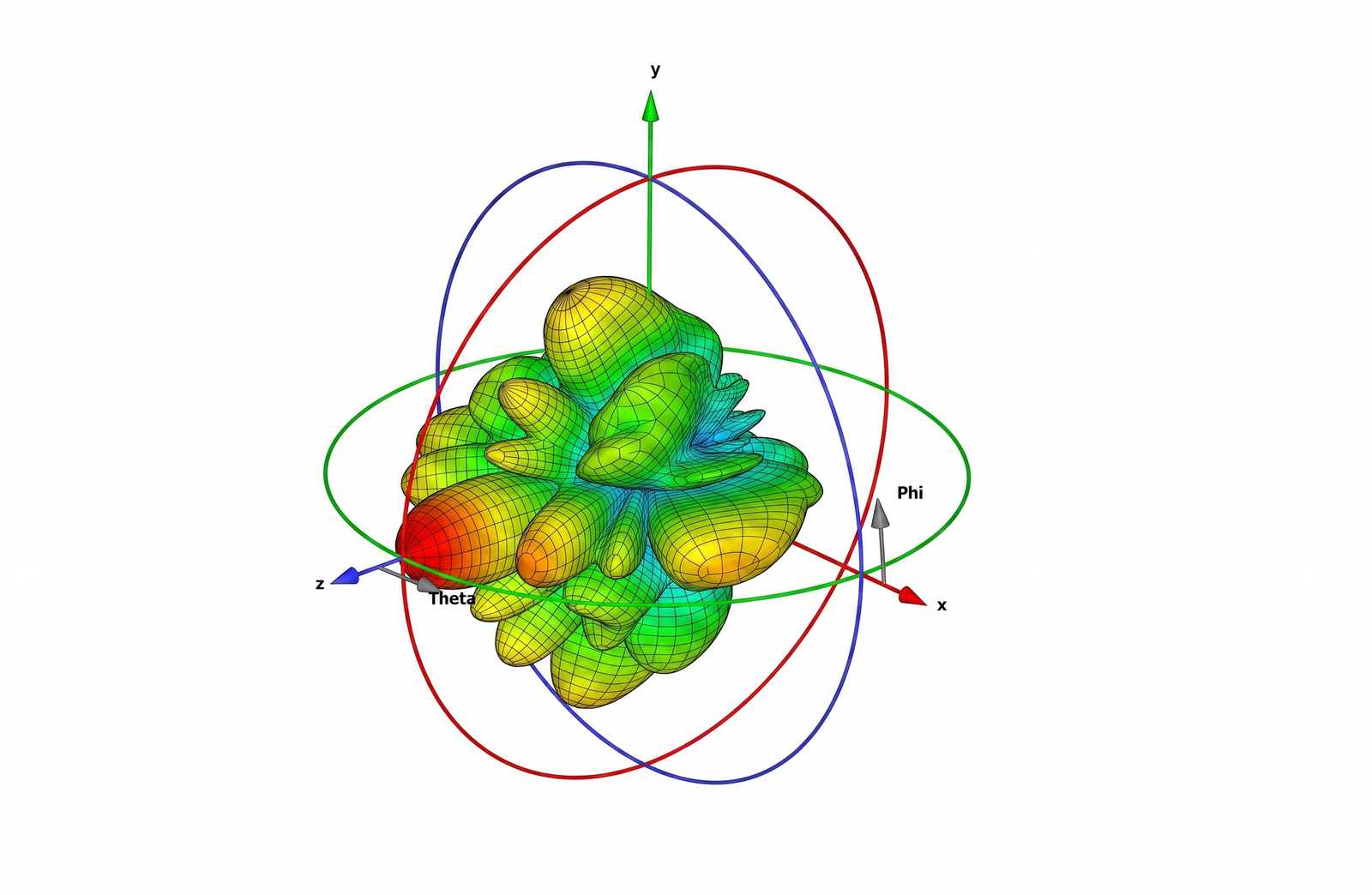

O diagrama de radiação descreve como a energia irradiada pela antena se distribui no espaço.
Para obtê-lo, a antena é rotacionada em torno de um ou mais eixos enquanto a intensidade do sinal é medida em diferentes ângulos.
Os resultados são apresentados em gráficos bidimensionais ou tridimensionais que mostram claramente:
• Direção de máxima radiação;
• Largura de feixe;
• Lóbulos laterais;
• Níveis de radiação secundária;
• Nulos de radiação.
O diagrama de radiação é uma das ferramentas mais importantes para compreender o comportamento de uma antena e verificar se ela atende aos requisitos da aplicação.

A polarização é determinada avaliando a orientação do campo elétrico irradiado pela antena.
Durante o ensaio, utiliza-se uma antena receptora cuja polarização pode ser controlada. A resposta medida para diferentes orientações permite identificar se a antena possui polarização linear, circular ou elíptica.
Em sistemas de polarização circular, também é comum medir o Axial Ratio, parâmetro que quantifica a qualidade da circularidade da onda irradiada.
A correta caracterização da polarização é fundamental porque incompatibilidades entre transmissor e receptor podem provocar perdas significativas de sinal.
Por isso, medições de polarização são amplamente utilizadas em sistemas satelitais, radares e comunicações móveis.

A eficiência representa a capacidade da antena de converter potência elétrica em energia irradiada.
Sua determinação exige uma avaliação mais abrangente do que simplesmente medir a adaptação de impedância. É necessário analisar quanto da potência fornecida realmente contribui para a radiação eletromagnética.
Dependendo do método empregado, a eficiência pode ser calculada a partir de medições de ganho e diretividade ou obtida diretamente por técnicas específicas de caracterização radiada.
Uma antena pode apresentar excelente VSWR e ainda assim possuir baixa eficiência devido a perdas nos materiais, dissipação resistiva ou correntes parasitas.
Por essa razão, a eficiência é considerada um dos melhores indicadores globais da qualidade de um projeto de antena.

O ganho é normalmente determinado por comparação com uma antena de referência cujo desempenho já é conhecido e rastreável.
Durante o ensaio, mede-se a potência recebida em condições controladas e compara-se esse resultado com o obtido utilizando a antena padrão. A diferença observada permite calcular o ganho da antena em teste.
Dependendo da metodologia adotada, podem ser utilizados métodos de substituição, transferência de ganho ou técnicas baseadas em medições near-field com posterior transformação matemática para campo distante.
A precisão do resultado depende da qualidade da calibração, do alinhamento mecânico e do controle das condições ambientais.
Como o ganho influencia diretamente alcance e orçamento de enlace, trata-se de um dos parâmetros mais importantes avaliados em laboratório.

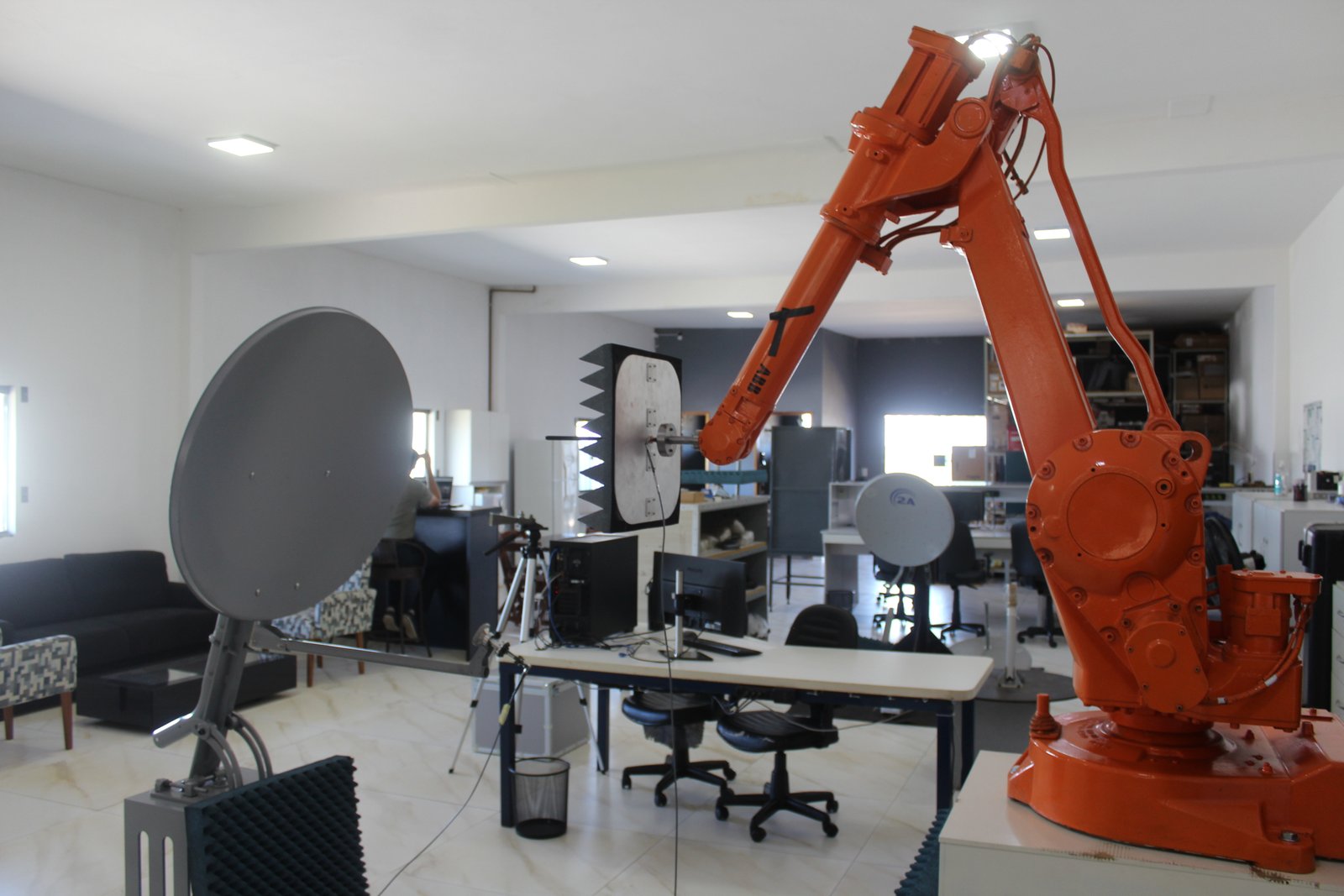

A simulação eletromagnética prevê o comportamento de uma antena utilizando modelos matemáticos baseados nas equações de Maxwell. Já a medição observa diretamente o comportamento físico do dispositivo real.
A simulação é extremamente útil durante o desenvolvimento, pois permite avaliar diferentes geometrias, materiais e configurações antes da fabricação do protótipo.
Entretanto, todo modelo possui limitações. Pequenas diferenças dimensionais, propriedades dos materiais, conectores, suportes mecânicos e efeitos parasitas podem introduzir discrepâncias entre a simulação e o produto final.
A medição incorpora naturalmente todos esses efeitos, fornecendo uma visão completa do desempenho real.
Por esse motivo, simulação e medição não competem entre si. Elas são ferramentas complementares dentro de um processo de desenvolvimento robusto.

A medição de uma antena é necessária para verificar se o desempenho real corresponde ao esperado em projeto. Embora ferramentas de simulação eletromagnética sejam extremamente poderosas, elas trabalham com modelos que nem sempre conseguem representar todos os fenômenos presentes em uma implementação física.
Durante a fabricação e integração de uma antena podem surgir diversos fatores que afetam seu desempenho, como tolerâncias mecânicas, variações de materiais, acoplamentos parasitas, correntes indesejadas, conectores, cabos e até mesmo elementos estruturais próximos à antena.
A medição permite quantificar parâmetros fundamentais como ganho, eficiência, polarização, largura de feixe e casamento de impedância. Esses resultados fornecem evidências objetivas sobre o comportamento real do dispositivo.
Além da validação técnica, os ensaios reduzem riscos de certificação, evitam retrabalho em desenvolvimento e fornecem informações importantes para otimização de desempenho.
Em muitos projetos, a medição não é apenas uma etapa de verificação, mas uma ferramenta essencial para tomada de decisão de engenharia.

Uma antena deve ser testada sempre que houver necessidade de validar seu desempenho real ou comprovar conformidade com requisitos técnicos.
Durante o desenvolvimento de um novo produto, os ensaios permitem verificar se o protótipo corresponde ao comportamento previsto em simulação. Em processos de certificação, os testes podem fornecer evidências experimentais exigidas por organismos reguladores ou clientes.
Também é comum realizar medições durante atividades de diagnóstico, quando o sistema apresenta alcance inferior ao esperado, interferências, baixa eficiência ou problemas de cobertura.
Outra aplicação frequente ocorre em modificações de projeto. Alterações aparentemente simples, como troca de materiais, mudança de encapsulamento ou reposicionamento da antena, podem alterar significativamente seu comportamento eletromagnético.
Por esse motivo, a realização de ensaios experimentais é considerada uma prática fundamental em projetos de RF de alta confiabilidade.

Uma antena possui diversos parâmetros que podem ser caracterizados experimentalmente em laboratório. Cada um deles fornece informações específicas sobre seu desempenho eletromagnético.
Entre os parâmetros conduzidos mais comuns estão:
• VSWR (ROE)
• Return Loss (S11)
• Impedância
• Largura de banda
Entre os parâmetros radiados destacam-se:
• Ganho
• Diretividade
• Eficiência
• Polarização
• Axial Ratio
• Diagramas de radiação
• Largura de feixe
• Lóbulos laterais
Dependendo da aplicação, também podem ser realizadas medições mais avançadas, como EIRP, TRP, TIS, isolamento entre antenas e desempenho MIMO.
A seleção dos ensaios depende dos objetivos do projeto, dos requisitos regulatórios e das características da antena em avaliação.

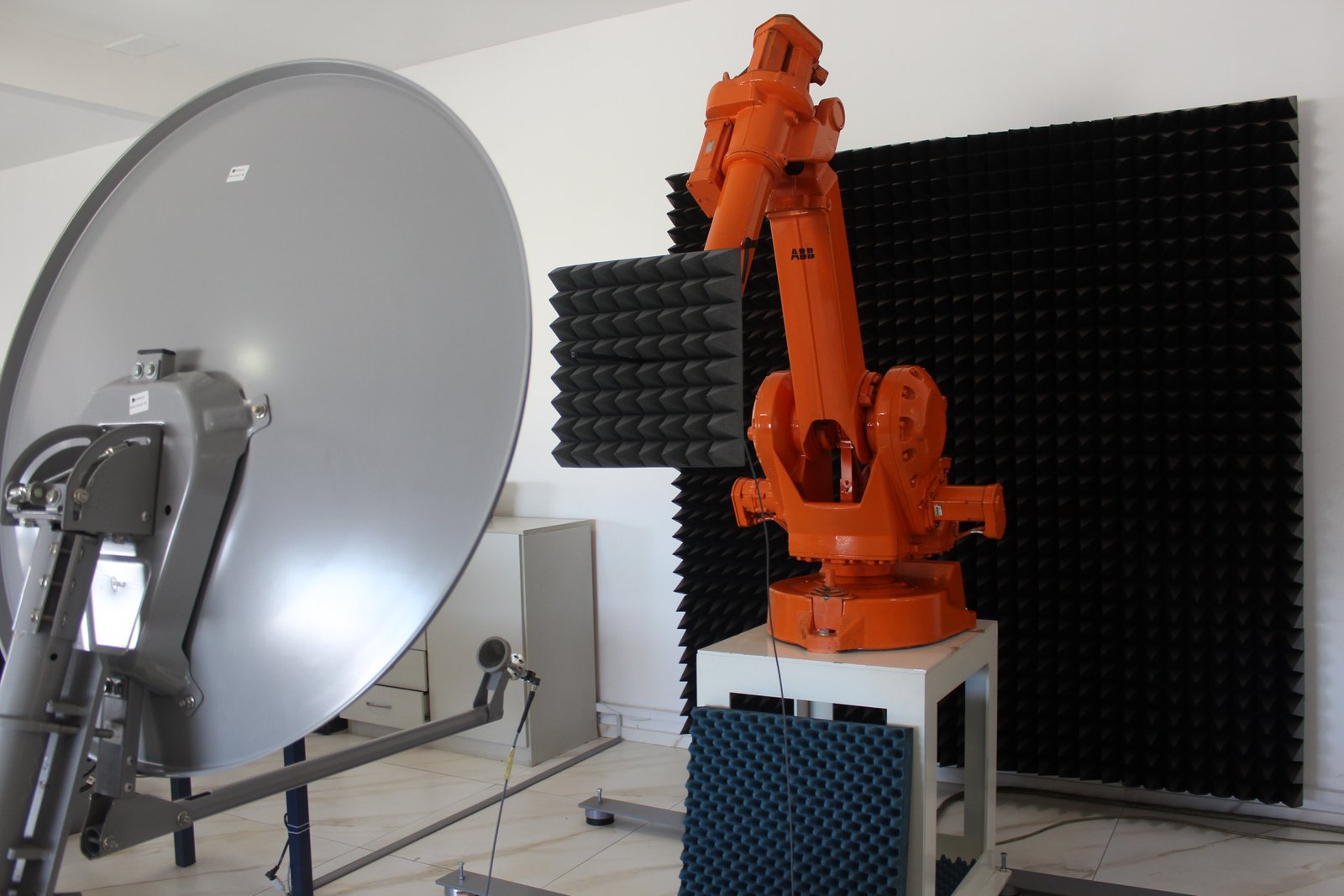

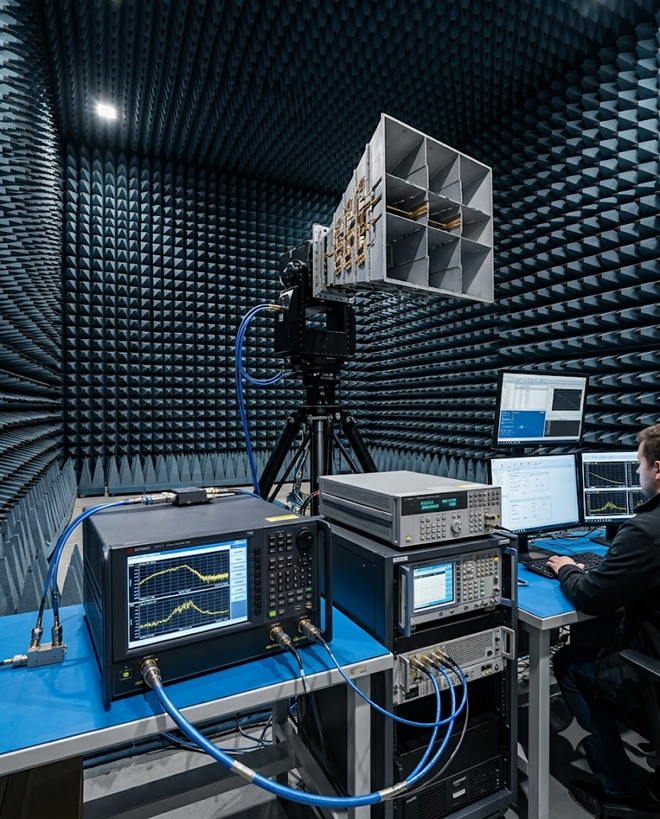

A medição de uma antena consiste em posicionar o dispositivo em um ambiente controlado e adquirir dados que permitam caracterizar seu comportamento eletromagnético.
Dependendo do parâmetro a ser medido, são utilizados equipamentos como analisadores vetoriais de redes (VNA), geradores de sinal, receptores de RF, antenas padrão de referência e sistemas automatizados de posicionamento.
Durante os ensaios radiados, a antena em teste é submetida a rotações controladas enquanto instrumentos registram amplitude e, em alguns casos, fase dos sinais recebidos.
Os dados obtidos são posteriormente processados para gerar diagramas de radiação, cálculos de ganho, eficiência e outros parâmetros relevantes.
O resultado final não é apenas uma coleta de números, mas uma representação detalhada do comportamento físico da antena em operação.

Problemas de polarização geralmente se manifestam como redução inesperada do nível de sinal, mesmo quando a antena apresenta bom ganho e boa adaptação de impedância.
Isso ocorre porque a transferência de energia entre transmissor e receptor depende do alinhamento adequado das polarizações.
Quando existe incompatibilidade, parte da energia irradiada deixa de ser captada pelo receptor.
Os sintomas mais comuns incluem:
• Baixo nível de sinal;
• Alcance reduzido;
• Instabilidade de comunicação;
• Desempenho inferior ao previsto em enlace.
Medições específicas de polarização permitem verificar a orientação do campo elétrico irradiado e identificar eventuais desvios em relação às especificações.
Em sistemas de polarização circular, também é comum avaliar o Axial Ratio para verificar a qualidade da circularidade da onda gerada.
Essas análises são particularmente importantes em sistemas satelitais, radares, comunicações móveis e aplicações que utilizam diversidade de polarização.

Na maioria dos casos, sim. Diversos problemas de desempenho podem ser corrigidos ou reduzidos por meio de ajustes de projeto.
A natureza das melhorias depende da causa identificada durante os ensaios.
Alguns exemplos incluem:
• Ajustes dimensionais;
• Modificação do sistema de alimentação;
• Alteração do plano de terra;
• Mudança de materiais;
• Correção de acoplamentos parasitas;
• Otimização do casamento de impedância.
Em muitos projetos, pequenas modificações podem produzir ganhos significativos de eficiência ou largura de banda.
O diagnóstico experimental desempenha papel fundamental nesse processo, pois permite identificar exatamente quais fenômenos físicos estão limitando o desempenho da antena.

A única forma confiável de verificar se uma antena atende às especificações é realizar medições experimentais utilizando procedimentos adequados.
As especificações normalmente definem limites para parâmetros como:
• Faixa de frequência;
• Ganho;
• Eficiência;
• Polarização;
• VSWR;
• Largura de feixe;
• Níveis de radiação fora do eixo principal.
Durante os ensaios, os resultados obtidos são comparados diretamente com os requisitos estabelecidos pelo projeto ou pela norma aplicável.
Essa comparação fornece uma evidência objetiva de conformidade, reduzindo incertezas e riscos técnicos.
Além disso, a análise dos resultados permite identificar oportunidades de melhoria antes da fabricação em larga escala ou da certificação.

Sim. O ambiente é um dos fatores que mais influenciam o comportamento de uma antena.
Objetos metálicos, superfícies refletoras, estruturas próximas e até mesmo pessoas podem alterar a distribuição dos campos eletromagnéticos.
Essas interações podem provocar:
• Reflexões;
• Alteração da impedância;
• Mudanças na polarização;
• Distorções do diagrama de radiação;
• Redução de eficiência.
Em aplicações práticas, o desempenho observado em laboratório pode diferir daquele obtido após a instalação justamente por causa dessas influências ambientais.
Por isso, durante o desenvolvimento, é comum realizar medições tanto da antena isolada quanto integrada ao produto final.
Essa abordagem permite compreender o impacto do ambiente sobre o desempenho global do sistema.

Sim. Cabos coaxiais podem influenciar significativamente os resultados quando não são corretamente selecionados ou instalados.
Embora sejam projetados para transportar sinais de RF, os cabos possuem perdas próprias e podem interagir eletromagneticamente com a antena.
Entre os problemas mais comuns estão:
• Atenuação excessiva;
• Conectores defeituosos;
• Descontinuidades de impedância;
• Correntes de modo comum;
• Irradiação pelo próprio cabo.
Em medições de alta precisão, técnicas específicas são utilizadas para minimizar esses efeitos e garantir que os resultados representem o comportamento da antena, e não da infraestrutura de teste.
Por esse motivo, o controle dos cabos faz parte dos procedimentos fundamentais de metrologia em radiofrequência.

A comparação entre antenas deve ser realizada utilizando critérios técnicos objetivos e condições de teste equivalentes.
Uma análise baseada apenas em especificações comerciais ou em alcance observado em campo pode levar a conclusões equivocadas.
Os principais parâmetros utilizados na comparação incluem:
• Ganho;
• Eficiência;
• VSWR;
• Largura de banda;
• Polarização;
• Diagrama de radiação;
• Largura de feixe;
• Níveis de lóbulos laterais.
É importante que ambas as antenas sejam avaliadas utilizando a mesma metodologia, instrumentação e ambiente de medição.
Somente dessa forma é possível determinar com precisão qual solução apresenta melhor desempenho para uma determinada aplicação.

O baixo alcance de uma antena pode ter diversas causas, e nem sempre o problema está relacionado à potência do transmissor. Em muitos casos, a origem está no próprio desempenho radiado da antena ou em sua integração ao sistema.
Uma das causas mais comuns é a baixa eficiência de radiação. Nessa situação, parte significativa da potência fornecida é dissipada em perdas ao invés de ser convertida em ondas eletromagnéticas úteis.
Outros fatores frequentes incluem:
• Ganho inferior ao especificado;
• Polarização inadequada;
• Instalação incorreta;
• Presença de obstáculos;
• Acoplamentos parasitas;
• Problemas de aterramento;
• Correntes de modo comum;
• Cabos irradiando.
Também é importante considerar que o alcance depende de todo o sistema de comunicação, incluindo potência transmitida, sensibilidade do receptor, largura de banda, ruído e características do ambiente de propagação.
Medições laboratoriais permitem identificar objetivamente qual desses fatores está limitando o desempenho da antena.

Não. Um dos equívocos mais comuns em projetos de RF é assumir que um VSWR baixo significa necessariamente que a antena possui bom desempenho.
O VSWR mede apenas o grau de adaptação de impedância entre a antena e a linha de transmissão. Em outras palavras, ele informa quanto da potência enviada pelo transmissor está sendo refletida de volta.
Quando o VSWR é baixo, a maior parte da potência entra na antena. Entretanto, isso não garante que essa potência será irradiada eficientemente.
Após entrar na antena, a energia pode seguir diferentes caminhos:
• Ser irradiada;
• Ser dissipada em perdas resistivas;
• Ser perdida em materiais dielétricos;
• Ser desviada por correntes parasitas.
Do ponto de vista físico, o VSWR avalia apenas o comportamento no terminal da antena. Já o ganho e a eficiência avaliam o resultado final da conversão de energia em radiação.
Por isso, uma caracterização completa deve incluir parâmetros conduzidos e radiados.

Diferenças entre simulação e medição são extremamente comuns em engenharia de antenas. Embora os softwares modernos sejam altamente sofisticados, eles ainda dependem de modelos que representam uma aproximação da realidade.
Durante a simulação, diversos fatores podem ser simplificados ou até mesmo ignorados.
Entre as principais causas de divergência estão:
• Propriedades reais dos materiais diferentes das utilizadas no modelo;
• Tolerâncias mecânicas de fabricação;
• Conectores e cabos não modelados;
• Estruturas metálicas próximas;
• Encapsulamentos;
• Parafusos, suportes e fixações;
• Correntes de modo comum;
• Interações com o ambiente.
Além disso, pequenos desvios dimensionais podem produzir deslocamentos significativos na frequência de ressonância, especialmente em frequências elevadas.
Por esse motivo, a medição experimental é considerada a etapa definitiva de validação de um projeto de antena.

As perdas em uma antena podem ser identificadas por meio da análise conjunta de diversos parâmetros elétricos e radiados.
Uma antena ideal converteria toda a potência recebida em energia irradiada. Na prática, parte dessa potência é perdida devido a diferentes mecanismos físicos.
As perdas mais comuns incluem:
• Perdas ôhmicas nos condutores;
• Perdas dielétricas nos materiais isolantes;
• Correntes parasitas;
• Acoplamentos indesejados;
• Irradiação não desejada em cabos.
Um indicativo importante ocorre quando a antena apresenta boa adaptação de impedância, mas ganho ou eficiência inferiores ao esperado.
A comparação entre diretividade e ganho também pode revelar a existência de perdas significativas.
Ensaios laboratoriais permitem quantificar essas perdas e identificar suas possíveis origens.

A documentação entregue ao final dos ensaios tem como objetivo registrar de forma clara, rastreável e tecnicamente consistente os resultados obtidos.
Dependendo do escopo do projeto, o relatório pode incluir:
• Objetivo do ensaio;
• Metodologia utilizada;
• Configuração do setup;
• Equipamentos empregados;
• Condições ambientais;
• Resultados obtidos;
• Gráficos e diagramas;
• Fotografias;
• Incertezas de medição;
• Conclusões técnicas.
Essa documentação serve como evidência objetiva do desempenho da antena e pode apoiar atividades de desenvolvimento, certificação e controle de qualidade.
Mais do que um requisito formal, um relatório bem elaborado constitui uma ferramenta valiosa para tomada de decisão em projetos de radiofrequência.

Grande parte das reprovações em processos de certificação ocorre porque problemas de desempenho só são descobertos quando o produto já está sendo avaliado formalmente.
Os ensaios de pré-validação permitem identificar essas não conformidades antecipadamente.
Entre os problemas frequentemente detectados estão:
• Ganho fora da especificação;
• Excesso de potência irradiada;
• Polarização inadequada;
• Cobertura incompatível com o projeto;
• Baixa eficiência;
• Problemas de integração mecânica.
Ao identificar esses desvios antes da certificação, a equipe de engenharia ganha tempo para implementar correções.
Essa abordagem reduz custos, evita repetição de ensaios e aumenta significativamente a previsibilidade do processo regulatório.

Realizar ensaios no Brasil pode trazer vantagens importantes em prazo, custo e interação técnica.
Historicamente, muitas empresas precisavam recorrer a laboratórios no exterior para validar seus produtos. Isso frequentemente gerava desafios relacionados a logística, transporte, cronograma e comunicação.
A disponibilidade de infraestrutura nacional permite:
• Reduzir custos de transporte;
• Evitar atrasos alfandegários;
• Facilitar o acompanhamento técnico;
• Acelerar ciclos de desenvolvimento;
• Agilizar correções de projeto.
Além disso, a proximidade entre equipes de engenharia e laboratório favorece análises mais profundas e maior velocidade na resolução de problemas.
Para empresas que desenvolvem produtos de RF, essa agilidade pode representar uma vantagem competitiva significativa.

A faixa de frequência atendida depende da infraestrutura disponível no laboratório e da instrumentação utilizada.
Laboratórios modernos são capazes de realizar medições desde frequências relativamente baixas até dezenas de gigahertz.
A faixa operacional determina quais tecnologias e aplicações podem ser caracterizadas, incluindo:
• IoT;
• Wi-Fi;
• LTE;
• 5G;
• Enlaces de micro-ondas;
• Comunicações satelitais;
• Sistemas de defesa.
À medida que a frequência aumenta, tornam-se mais críticos fatores como alinhamento mecânico, perdas em cabos e estabilidade do sistema de medição.
Por isso, a infraestrutura laboratorial desempenha papel fundamental na qualidade dos resultados obtidos.

Sim. Sistemas satelitais frequentemente possuem requisitos mais rigorosos de desempenho devido às grandes distâncias envolvidas nos enlaces.
Parâmetros como ganho, polarização e largura de feixe exercem influência direta sobre a qualidade da comunicação.
Dependendo da aplicação, podem ser avaliados:
• Ganho absoluto;
• Diagramas de radiação;
• Axial Ratio;
• Polarização cruzada;
• Eficiência;
• Precisão de apontamento.
Pequenos desvios podem resultar em perdas significativas de sinal ou interferências em sistemas adjacentes.
Por esse motivo, a caracterização experimental é uma etapa fundamental no desenvolvimento e validação de antenas para aplicações satelitais.

Sim. Sistemas 5G apresentam requisitos cada vez mais rigorosos relacionados ao desempenho das antenas.
Além das características tradicionais de ganho e polarização, muitas arquiteturas utilizam:
• MIMO;
• Beamforming;
• Diversidade espacial;
• Múltiplas bandas de operação.
Nesses cenários, pequenas diferenças de desempenho podem afetar significativamente a capacidade do sistema.
A medição permite avaliar se a antena atende aos requisitos do projeto e identificar possíveis limitações antes da integração final.
À medida que a frequência aumenta, também cresce a importância do controle dimensional, da qualidade de fabricação e da validação experimental.

Sim. O desempenho de redes Wi-Fi depende diretamente das características radiadas da antena.
Mesmo quando o circuito eletrônico opera corretamente, problemas na antena podem provocar:
• Redução de cobertura;
• Baixa taxa de transmissão;
• Instabilidade de conexão;
• Sensibilidade reduzida.
As medições permitem verificar se a energia está sendo distribuída conforme o previsto e se a antena apresenta comportamento adequado nas bandas de operação.
Em equipamentos modernos, onde múltiplas antenas frequentemente coexistem em espaços reduzidos, os ensaios tornam-se ainda mais importantes para identificar interações indesejadas.
A validação experimental ajuda a garantir melhor desempenho da rede e melhor experiência para o usuário final.

Sim. Em dispositivos IoT, a antena exerce papel fundamental no alcance, na confiabilidade da comunicação e no consumo energético do sistema.
Como muitos equipamentos IoT utilizam antenas compactas integradas ao produto, pequenas alterações mecânicas podem produzir impactos significativos no desempenho radiado.
É comum observar diferenças relevantes entre a antena simulada e a antena instalada no dispositivo final.
As medições permitem verificar:
• Eficiência de radiação;
• Ganho efetivo;
• Influência do gabinete;
• Influência da bateria;
• Influência da eletrônica embarcada.
Essas informações são fundamentais para garantir que o produto opere conforme esperado em campo.

Depende do tipo de produto, da tecnologia utilizada e dos requisitos aplicáveis ao processo de certificação. Em muitos casos, especialmente em equipamentos que utilizam radiofrequência, é necessário comprovar experimentalmente determinados parâmetros da antena ou do sistema irradiado.
Embora algumas informações possam ser obtidas por cálculo ou simulação, diversos parâmetros radiados exigem validação prática. Isso ocorre porque o desempenho real da antena pode ser influenciado por fatores que não estão completamente representados nos modelos teóricos.
Entre os parâmetros frequentemente avaliados estão:
• Ganho;
• Diagramas de radiação;
• Potência irradiada;
• Eficiência;
• Polarização;
• Desempenho do sistema integrado.
A realização prévia dos ensaios reduz significativamente o risco de não conformidades durante o processo de certificação.
Por esse motivo, muitas empresas optam por validar seus produtos antes mesmo de iniciar a homologação formal.

Os ensaios exigidos pela Anatel variam conforme a categoria do equipamento e a regulamentação aplicável.
Em equipamentos que utilizam radiofrequência, normalmente são avaliados aspectos relacionados a:
• Potência transmitida;
• Emissões espúrias;
• Largura de banda ocupada;
• Estabilidade de frequência;
• Ganho de antena;
• EIRP (Potência Isotropicamente Radiada Equivalente).
A necessidade de ensaios específicos depende da tecnologia empregada, da faixa de frequência e do modo de operação do equipamento.
Além dos requisitos da Anatel, muitos produtos também precisam atender normas internacionais utilizadas pelos laboratórios acreditados e organismos de certificação.
Uma análise técnica prévia permite identificar exatamente quais ensaios serão necessários para cada caso.

Sim. Embora a homologação formal seja conduzida pelos organismos certificadores habilitados, o laboratório pode desempenhar um papel importante na preparação técnica do produto.
O objetivo é identificar eventuais problemas antes que eles se transformem em não conformidades durante a certificação.
Esse suporte pode incluir:
• Avaliação preliminar do produto;
• Ensaios de pré-conformidade;
• Validação de desempenho;
• Análise de resultados;
• Recomendações técnicas para correção de problemas.
Essa abordagem reduz riscos, evita retrabalho e aumenta a previsibilidade do processo regulatório.
Na prática, detectar uma não conformidade durante o desenvolvimento é significativamente menos oneroso do que identificá-la durante a certificação oficial.

Laboratórios especializados podem medir uma ampla variedade de antenas utilizadas em diferentes aplicações de radiofrequência.
Entre os tipos mais comuns estão:
• Antenas omnidirecionais;
• Antenas direcionais;
• Dipolos;
• Monopolos;
• Yagi-Uda;
• Painéis setoriais;
• Antenas de micro-ondas;
• Antenas de satélite;
• Horns;
• Antenas impressas;
• Antenas integradas em dispositivos eletrônicos.
Também é possível caracterizar conjuntos completos onde a antena faz parte do equipamento final.
Nesses casos, os ensaios fornecem informações mais representativas do comportamento real do produto em operação.
A definição da metodologia depende das características físicas da antena, da frequência de operação e dos objetivos do ensaio.

Nenhuma medição é absolutamente exata. Toda medição possui um grau de incerteza associado ao processo utilizado.
A incerteza de medição representa a faixa dentro da qual o valor real provavelmente se encontra.
Em ensaios de antenas, diversas fontes contribuem para essa incerteza:
• Calibração dos instrumentos;
• Posicionamento mecânico;
• Estabilidade do sistema;
• Repetibilidade das medições;
• Influência ambiental;
• Processamento matemático.
A análise de incerteza é um componente fundamental da metrologia moderna porque permite interpretar corretamente os resultados obtidos.
Mais importante do que informar apenas um valor de ganho, por exemplo, é informar esse valor acompanhado de sua respectiva incerteza.
Essa abordagem aumenta a confiabilidade dos resultados e fornece uma base sólida para decisões de engenharia e certificação.

A frequência possui forte influência sobre o comportamento das antenas.
Mantendo a mesma geometria física, alterações de frequência podem modificar significativamente:
• Ganho;
• Diretividade;
• Largura de feixe;
• Impedância;
• Eficiência.
Em geral, à medida que a frequência aumenta, a antena passa a ocupar eletricamente um tamanho maior em relação ao comprimento de onda.
Esse fenômeno frequentemente resulta em aumento de diretividade e ganho.
No entanto, frequências mais elevadas também trazem desafios relacionados a tolerâncias mecânicas, perdas e estabilidade dimensional.
Por isso, a caracterização experimental ao longo da faixa de operação é essencial para validar o desempenho do projeto.

A abertura efetiva representa a capacidade de uma antena capturar energia proveniente de uma onda incidente.
Embora frequentemente associada à área física da antena, ela é na verdade uma propriedade eletromagnética.
Uma antena pode possuir dimensões relativamente pequenas e ainda apresentar elevada abertura efetiva em determinadas frequências.
Esse parâmetro está diretamente relacionado ao ganho e à capacidade de recepção do sistema.
Em aplicações de recepção, a abertura efetiva fornece uma visão importante sobre a quantidade de energia que pode ser extraída do campo eletromagnético incidente.

Lóbulos laterais são regiões secundárias de radiação presentes no diagrama da antena.
Embora a maior parte da energia normalmente seja concentrada no lóbulo principal, pequenas parcelas podem ser irradiadas em outras direções.
Essas regiões secundárias recebem o nome de lóbulos laterais.
Dependendo da aplicação, níveis elevados de lóbulos laterais podem provocar:
• Interferência em sistemas adjacentes;
• Captação de sinais indesejados;
• Redução da diretividade efetiva.
A análise dos lóbulos laterais é particularmente importante em radares, enlaces direcionais e sistemas de alta diretividade.

Acoplamento mútuo é a interação eletromagnética entre elementos radiantes próximos.
Quando uma antena transmite energia, parte dos campos gerados pode induzir correntes em estruturas vizinhas.
Esse fenômeno é natural e está presente em praticamente todos os sistemas com múltiplas antenas.
Dependendo da intensidade, o acoplamento pode provocar:
• Alteração da impedância;
• Mudança do diagrama de radiação;
• Redução de eficiência;
• Aumento da correlação MIMO.
O controle desse efeito é um dos principais desafios em projetos compactos de radiofrequência.

Sistemas MIMO (Multiple Input Multiple Output) utilizam múltiplas antenas para aumentar capacidade, robustez e eficiência espectral.
A avaliação de antenas MIMO vai além dos parâmetros tradicionais de ganho e eficiência.
Também são analisados aspectos como:
• Correlação entre antenas;
• Isolamento;
• Diversidade espacial;
• Eficiência total;
• Cobertura angular.
Um sistema pode possuir antenas individualmente excelentes, mas apresentar desempenho MIMO insatisfatório caso exista forte correlação entre elas.
Por esse motivo, a caracterização de sistemas MIMO exige medições específicas e interpretação cuidadosa dos resultados.

O isolamento mede o nível de acoplamento eletromagnético existente entre duas ou mais antenas instaladas próximas umas das outras.
Quando o isolamento é insuficiente, parte da energia transmitida por uma antena pode ser captada diretamente por outra.
Esse fenômeno pode gerar:
• Interferência interna;
• Saturação de receptores;
• Redução de eficiência;
• Degradação de desempenho MIMO.
A avaliação do isolamento é particularmente importante em:
• Equipamentos multibanda;
• Sistemas embarcados;
• Estações rádio-base;
• Dispositivos compactos.
Ensaios laboratoriais permitem quantificar esse acoplamento e verificar se os níveis atendem às especificações do projeto.

Cross-Polarization, ou polarização cruzada, representa a componente de energia irradiada em uma polarização diferente daquela desejada.
Por exemplo, em uma antena vertical ideal, toda energia deveria estar concentrada na polarização vertical.
Na prática, parte da energia pode aparecer em polarização horizontal.
Esse componente indesejado é chamado de polarização cruzada.
A análise da Cross-Polarization é importante porque afeta:
• Qualidade do enlace;
• Rejeição de interferências;
• Desempenho MIMO;
• Sistemas satelitais.
A medição permite verificar o grau de pureza da polarização produzida pela antena.

Axial Ratio é um parâmetro utilizado para caracterizar a qualidade da polarização circular.
Em uma onda perfeitamente circular, o campo elétrico descreve um círculo ao longo do tempo.
Na prática, imperfeições da antena produzem uma trajetória elíptica em vez de perfeitamente circular.
O Axial Ratio mede exatamente esse desvio.
Valores próximos de 0 dB indicam excelente circularidade.
À medida que o valor aumenta, a polarização torna-se progressivamente mais elíptica.
Esse parâmetro é especialmente importante em:
• Comunicações via satélite;
• GNSS (GPS, Galileo, GLONASS);
• Sistemas espaciais;
• Radares.
Uma degradação do Axial Ratio pode reduzir significativamente a eficiência do enlace.

A eficiência total considera não apenas as perdas internas da antena, mas também as perdas associadas ao casamento de impedância.
Em outras palavras, ela representa a fração da potência disponível no transmissor que efetivamente se transforma em energia irradiada.
Esse parâmetro combina dois fatores:
• Eficiência de radiação;
• Eficiência de adaptação.
Uma antena pode apresentar elevada eficiência de radiação, mas baixa eficiência total caso exista forte reflexão de potência devido a um casamento inadequado de impedância.
Por esse motivo, a eficiência total oferece uma visão mais abrangente do desempenho global do sistema.

EIRP (Equivalent Isotropically Radiated Power), ou Potência Isotropicamente Radiada Equivalente, representa a potência que uma antena isotrópica ideal precisaria irradiar para produzir a mesma densidade de potência observada na direção de máxima radiação da antena real.
Em termos práticos, o EIRP combina três elementos fundamentais:
• Potência fornecida ao sistema;
• Ganho da antena;
• Perdas existentes entre transmissor e antena.
Esse parâmetro é amplamente utilizado em regulamentações de radiofrequência porque permite avaliar o potencial de interferência de um sistema independentemente da arquitetura interna utilizada.
Uma potência de transmissão elevada nem sempre significa um EIRP elevado. Da mesma forma, uma antena de alto ganho pode produzir um EIRP significativo mesmo utilizando baixa potência de transmissão.
Por esse motivo, diversos limites regulatórios são estabelecidos diretamente em função do EIRP.

TRP (Total Radiated Power) representa a potência total efetivamente irradiada por um dispositivo em todas as direções do espaço.
Diferentemente do EIRP, que considera apenas a direção de máxima radiação, o TRP avalia a energia irradiada globalmente.
Esse parâmetro tornou-se particularmente importante em equipamentos modernos que utilizam:
• Antenas integradas;
• Smartphones;
• Dispositivos IoT;
• Equipamentos celulares;
• Sistemas MIMO.
A medição de TRP fornece uma visão mais completa do desempenho radiado do equipamento, permitindo avaliar sua eficiência real como transmissor.
Em dispositivos compactos, onde múltiplas estruturas influenciam o comportamento da antena, o TRP costuma ser um indicador extremamente relevante.

TIS (Total Isotropic Sensitivity) é um parâmetro utilizado para avaliar a capacidade global de recepção de um dispositivo sem fio.
Enquanto o TRP está relacionado à transmissão, o TIS está associado ao desempenho do receptor.
O parâmetro considera:
• Sensibilidade do circuito receptor;
• Eficiência da antena;
• Distribuição espacial da recepção.
A medição é realizada considerando diferentes direções de chegada do sinal, produzindo uma avaliação global do sistema.
Em dispositivos móveis e equipamentos celulares, o TIS é amplamente utilizado para verificar a qualidade da recepção em condições reais de uso.
Valores inadequados podem resultar em redução de cobertura, perda de conexão e degradação da experiência do usuário.

A eficiência de radiação indica qual fração da potência efetivamente entregue à antena é convertida em ondas eletromagnéticas irradiadas.
Nem toda energia que chega à antena é transformada em radiação útil.
Parte dela pode ser dissipada devido a:
• Resistência elétrica dos condutores;
• Perdas dielétricas;
• Correntes parasitas;
• Materiais absorventes.
Quanto maior a eficiência de radiação, mais eficazmente a antena converte energia elétrica em energia eletromagnética.
Esse parâmetro está diretamente relacionado ao ganho real do sistema e frequentemente constitui um dos melhores indicadores da qualidade do projeto.
Por essa razão, medições de eficiência são fundamentais em atividades de desenvolvimento e validação.
